一、SYE 系列電磁流量計的測量原理

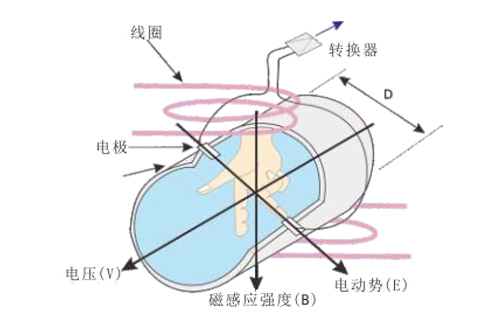

SYE型電磁流量計由傳感器和轉換器兩大部分組成 。傳感器典型結構如下圖所示， 測量管上下裝有勵磁線圈，由轉換器提供勵磁電流產生磁場充滿測量管道，一對或多對電極裝在測最管內壁（與磁場方向垂直）與液體接觸來檢測并引出感應電動勢，通過電纜送到轉換器進行信號處理，測量管內壁安裝有絕緣襯里， 形成高阻抗非磁性測量管道。襯里與被測流體接觸 ，不同腐蝕性、 磨損性和溫度的流體選用不同 類型的襯里。
SYE 型 智能電磁流量計測量原理是基于法拉第電磁感應定律：導電液體在磁場中做切割磁力線運動時，導體中產生感應電勢，其感應電勢E為：
式中
K-----儀表常數
B-----磁感應強度
V-----測量管道截面內的平均流速測
D-----測量管道截面的內徑
測量流量時，導電性液體以速度V流過垂直于 流動方向的磁場，導電性液體的流動在測量電極上感應出—個與平均流速成正比的電壓，由此可以得出通過管道的體積流量為：
Q-------體積流量
E-------感應電壓
由此式可知，當測量管結構、磁場感應強度— 定時， 體積流量與感應電勢成正比。測量出感應電壓就可得到流進管道的體積流量。將感應電壓信號通過一對或多對與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4- 20m A、頻率信號等。
二、SYE 系列電磁流量計的技術參數
1、測量流體： 導電液體
2、準確度等級： 0.5級 （可特殊定制0.2級）
3、重復性： 0.15% 、0.25%
4、流體溫度： -25°C-180°C-250°C
5、介質 流速范圍： 0.3-12m/s (擴展0.1-15m/ s)
6、電 導 率： 5μs/cm
7、電極材料：316L不 銹 鋼、哈氏合金B(yǎng)、 哈氏合金C、 鉅、 欽、 鉛銖合金、 碳化鋁、銀等
8、襯里材料： 氯丁橡膠CR、 振塑料 (F4、F46、 PFA等） ，聚 氨 鑿橡膠，氧 化鋁陶瓷等
9、表體法蘭材料： 20# 碳鋼、304 不銹鋼、其他材料 （特殊訂貨）
10、安裝形式： 法蘭連接型、夾持型、螺紋連接、卡錐、油壬連接、插入式等
11、防護等級： IP65 、 IP67、 IP68
12、轉換 器供 電電 源：220V士20%、24VDC、 電 池 供電和太陽能供電四種供電方式供選擇
13、信號輸出 ：脈 沖輸出，4-20mA輸出，4-20mA加HART總 線 ， RS 485 MODBUS 協 議 ，
GPRS 無線遠傳、DP和PA協 議
14、結構形式： 一體型、 分體型 （帶10m標配電纜） 插入式
15、功耗： 15W
16、工作環境：環 境 溫 度 ： -25°C-60°C, 濕度為5%- 90%
17、防爆等級 ：防爆 Exd ib mb llc T6Gb
18、轉換 器顯示界面：中英文的LCD顯 示界面和操作界面可切換，（可定制其他語言） 可以
顯示瞬時流量，累計流量，有多種流量單位供選擇。

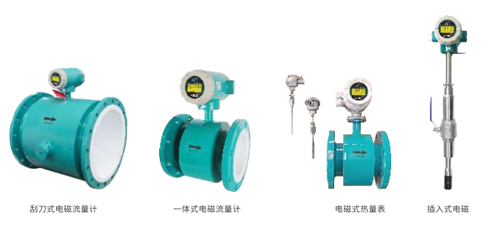

19、類別： 衛生型、潛水型、高壓型、刮刀式、高溫型、最新推出電磁熱量表系列。
三、SYE 系列電磁流量計口徑的選擇

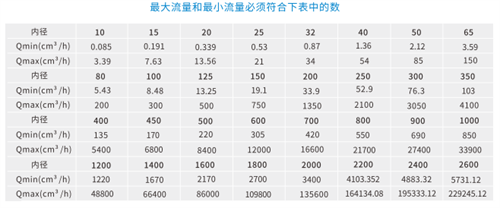

根據流量計的至大流量、至小流量與口徑的關系圖以及流量計內徑、流速、合理經濟地選擇電磁流量計的口徑。
流量計算公式 Q=V.rr (D/2) 2 =0.002826VD2
式中： Q-m3/h, V-m/s, D-mm
流速范圍： 0.3-12m/s, (擴展范圍0.1- l5m/ s)
測潔凈水時，經濟流速是l. 5- 3m / s; 測易結晶溶液時，3-4m / s為宜，起到自清掃、防止粘附沉積等作用： 測礦漿等磨損性流體時，l. 0-2m /s為宜，以減小對內襯和電極的磨損。

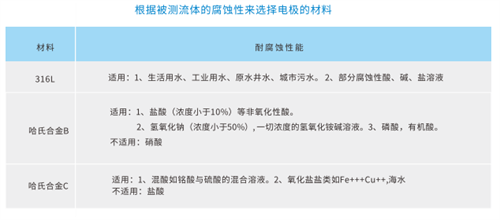

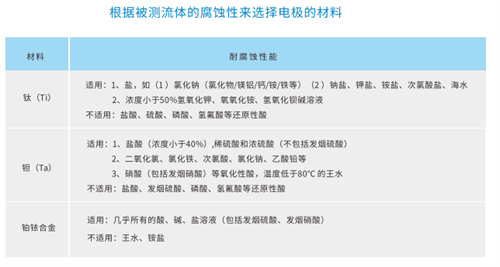

四、SYE 系列電磁流量計電 極材料的選擇
注：由于介質種類繁多，其腐蝕性又受溫度濃度流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況做出選擇，必要時應做擬選材料的耐腐試驗。

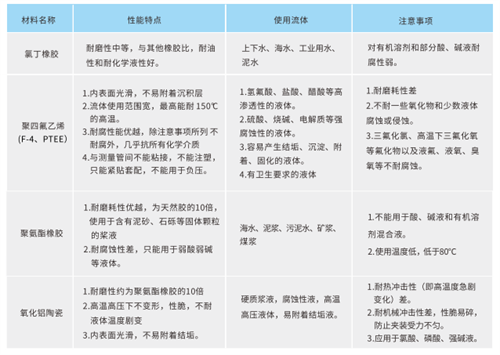

五、SYE 系列電磁流量計內襯材料的選擇

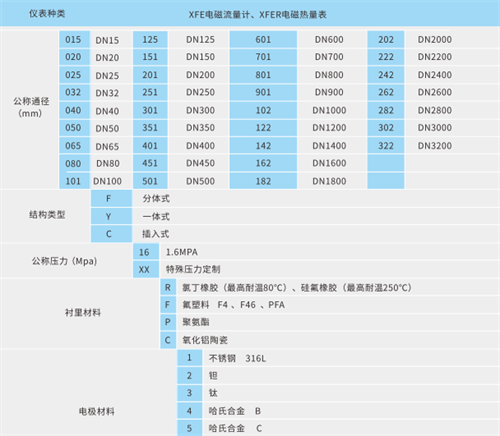

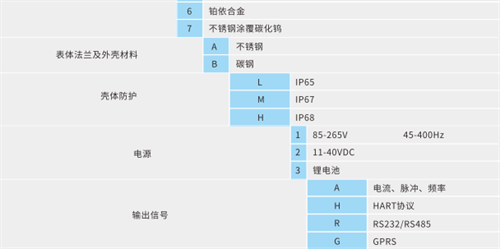

六、根據選型表選擇相應的SYE電磁流量計的型號
注本公司可根據客戶要求 ，加工定制行業專用產品。
